变电站红表热像智能监测系统
一、综述
KM-HWJC2020变电站智能热像监控系统，是对变电站变压器和设备区进行多级监控与分析的系统，是一个集红表热像和可见光于一体的全方位智能监控系统。本系统选取的是盛开式结构，也适合大型超高压变电站以及设备运杏注守护和治理的要求。
系统职能
1、自动巡检：对监测区域自动监测与报警，实时显示热散布图像和视频，能够设定255个预置位，提供多种方式的自动巡航规划，削减了人员到现场巡视次数，提高运行人员工作效能。
2、自动预警：当监测到异常状态时自动天生故障报警信息，告警信息有文字信息和声音信息并自动截取有关图像，提醒运行人员具体的报警地位，以便跟踪故障点并排除故障。当监测系统自身犯错时自动天生谬误告警信息。
3、温度建改：用户能够设定辐射率、距离、环境温度、相对湿度等各项参数，以得到最精确的丈量温度值。
4、智能分析：当发现变电站设备温度异常，能够调出此设备的正常时的热图谱及正常时的运行参数，与异常时的热图谱及运行参数进行对比，从而进行正确分析，报警的时辰能够具体到具体设备故障部位。
5、红表和可见光视频的硬盘录像和回放
6、动态趋向：对统一测试点及多个测试点温度的趋向变动进行实时监控，通过DTA动态趋向分析，天生监控点温度的动态趋向图。
7、防误报职能：所有的温度丈量都基于有效的指标鉴别，凭据放哨战术及报警设定能够只丈量象征过的设备，可自动屏蔽表界的滋扰热源，有效防治误报警。
8、双视监控：该系统实现系统搭载的红表热像视频和可见光视频的处置。
9、自界说报警阈值和等级：系统可内界说4个分歧报警阀值和等级，支持I/O 输出以便与消防、广播等系吐洫动，协助工作人员对隐患产生的垂危水平、发展势态和可能造成的风险水平作出正确评估，提升处置的有效性。
10、诊断规定：内置电力行业DL/T664-2016《带电设备红表诊断技术利用导则》尺度，方便用户急剧配置。
11、双视频流监控：双视频流实时传输无延时，两全了现场状态监测和温度趋向分析职能。
12、自动天生报表职能
系统软件可自动天生各个测点的温度分析报表；或综合报表，即系统可自动纪录每次测温时的温度值，并天生温度报表，以反映该测点在某一功夫段内或年度的温度变动情况。
13、自动存储：监控数据和异常时的告警信息自动存储在系统中，以备随时挪用分析。
14、系统故障自我诊断职能：本系统拥有自我诊断职能，当出现监控画面隐没时，系统能够自动自我诊断，以确定是系统电源问题、现场终端问题，还是网络传输中断等问题。同时，系统提供断电自动保留与复原职能。
15、环境赔偿：风速滋扰处置技术和环境介质系统温度赔偿处置技术。
16、高靠得住性：整年无休不变运行，适应高和善低温等分歧的户表工作环境。
17、汗青数据查问：所有的监测信息，报警数据或标注为沉点监测地位，在数据库中都有相应的数据表进行纪录和治理，用户能够凭据查问前提进行有关信息的查问。
18、自动/手动二合一监测模式：系统前端可实现自动巡航，对监测点进行自动拍摄和视频录造；同时可轻易切换至在手动监测模式，对监测点进行拍摄，获取当前设备的红表图像及视频。
19、支持PELCO-D和谈：无需借助第三方设备可直接节造云台，同时免去485节造线，单根网线即可传输视频和节造云台，降低布线成本和技术难度。
20、远程客户端服务：通过公司客户端软件，可直接接见现场服务器，实现跨区域、远距离的远程实时监控。

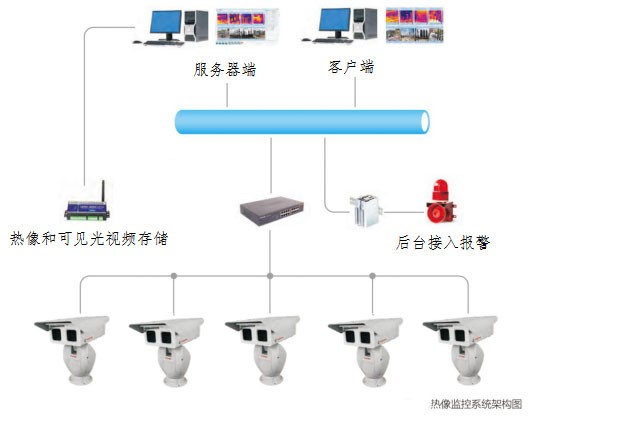

红表热像监控与分析诊断系统由四大部门组成：红表热像终端，信号传输与通讯，处置服务器以及监控分析客户端。
1、红表热像监控终端
a)具备384 x 288红表像素，温度活络度可达0.05°C！该探测器能够一年365天24幼时不间断监控，工作状态不变，不会产生死机；收。
b)基于不成靠网络设计：不成靠的传输网络是系统不变运行的最大威胁，STU优化硬件和软件设计，具备网络中断复原、设备断电沉启自动沉连职能，大幅降低集成商和用户后期的守护与使用成本。
c)支持PELCO-D和谈，无需借助第三方设备可直接节造云台，单根网线即可传输视频和节造云台，免去485节造线，降低布线成本和技术难度。
2、信号传输与通讯
系统应拥有尺度的10M/100M以太网接口及2M带宽的E1接口，配置有关设备（如网络延长器、网桥等）以及图像视频信息远传软件，实现向远处多个监控中心传送图像视频信息，实现图像、数据、节造信号的实时传输，通讯切合TCP/IP通讯和谈；并可将图像上送站内MIS系统。提供图像视频信息远传接入调试技术支持及开发工具包，保障远处终端与该系统的联调成功。
3、处置服务器
在本系统中，TSS处置服务器放在变电站的机房，实现两大职能：
1)数据存储与互换。
a)保留变电站正常运行时电力设备的正常红表热像图谱和出现异常时的典型故障图谱，以供未来电力设备出现异常时进行对比分析。
b) 所有热像终端所监测的温度数据及图谱信息即时传送到本地处置服务器，由本地处置服务器实现与总站、分站的处置服务器的数据互换，以便总站、分站随时挪用处置服务器的数据进行分析。
即季节造、分析与诊断。
a)支持即时切入节造：当变电站电力设备无异常时，系统云台一向处于自动巡航状态，一旦变电站某电力设备出现热缺点征兆时，可即时切入客户端人为节造，以节造热像仪正确定位于电力设备热缺点征兆部门，进行即时辰析。
b)分析与诊断：当出现热缺点故障时，可即时对云台和热像仪进行节造，定位电力设备缺点故障部门，进行数据分析，诊断缺点情况。

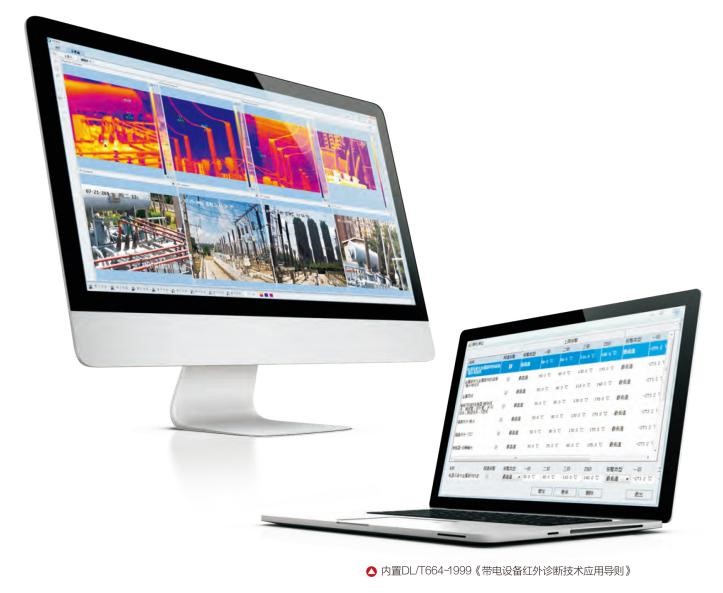

4、监控与分析诊断客户端
本地客户端直接和处置服务器相连，凭据客户利用需要开发的红表热像处置软件装置在本地客户端，能够实现即时监控，随时天生温度曲线，进行即时辰析，出现异常时进行报警，数据存储、数据分析和治理、以及实现客户定造化需要等。
? 业内最壮大的监控软件平台，最高版本支持100路全辐射热像视频流接入
?内置电力行业DL/T664-2016《带电设备红表诊断技术利用导则》尺度，方便电力集成商和用户急剧配置；
?软件沉启自动沉连并保留国网配置，节约集成商和用户使用成本；
?分歧的预置位配置分歧的报警区域和诊断报警属性，大幅降低误报和漏报；
? I/O等多种大局的报警输出；
?热像和可见光双视监控，急剧定位问题点，支持预置位自动巡航；

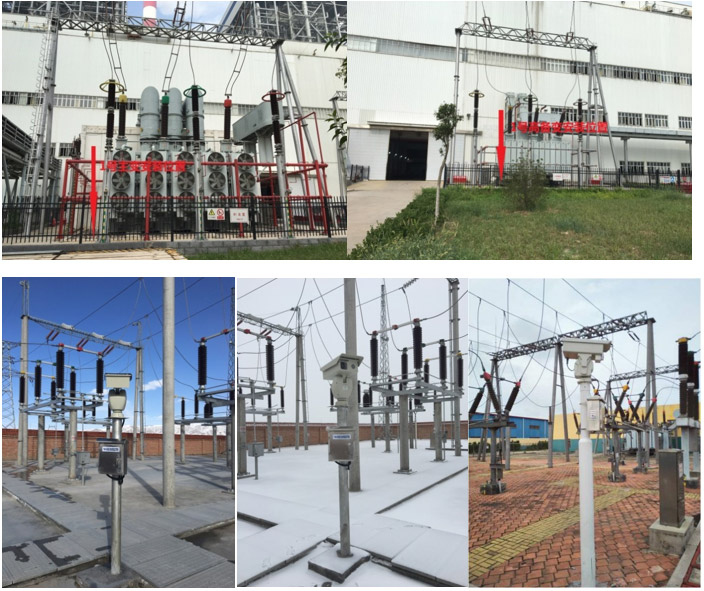

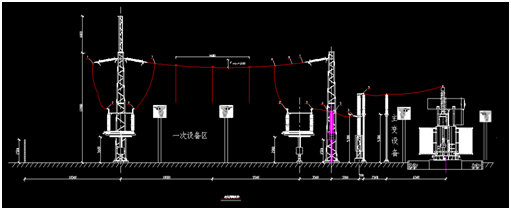

现场装置安插示意图
立体成效图
